Kratki znanstveni prispevekNovice iz varstva gozdov št. 9, 2016, stran 3–7 Natisni  PDF
DOI: 10.20315/NVG.9.1

Zaznava velikopovršinskih poškodb gozdnega drevja s pomočjo vegetacijskih indeksov na primeru žledoloma 2014

Nikica OGRIS1*, Klemen ČOTAR2, Andrej KOBLER1

1Gozdarski inštitut Slovenije, Večna pot 2, 1000 Ljubljana; 2Center odličnosti Vesolje, znanost in tehnologije, Aškerčeva 12, 1000 Ljubljana

*nikica.ogris@gozdis.si

Ključne besede: satelitski posnetek, MODIS, NDVI, EVI, LAI, FAPAR

Uvod

Ob gozdni ujmi je ključnega pomena hitra pridobitev ocene o njeni razsežnosti. Pri tem si lahko pomagamo z multispektralnimi satelitskimi posnetki, kjer iz razmerij med odboji svetlobe v posameznih delih spektra izračunamo tako imenovane vegetacijske indekse. Za namen opazovanja gozdnih površin se pogosto uporabljata vegetacijska indeksa NDVI (ang. Normalized Difference Vegetation Index) in EVI (ang. Enhanced Vegetation Index).

Vegetacijski indeks NDVI temelji na razmerju med vrednostmi odbojnosti svetlobe v rdečem in bližnjem infrardečem delu spektra. NDVI loči zeleno vegetacijo od ostalih površin, ker klorofil absorbira rdeči del vpadnega spektra sončevega sevanja in odbija bližnji infrardeči del spektra zaradi notranje sestave lista. Visoke vrednosti NDVI kažejo na velike listne površine, visoko listno biomaso in sklenjenost krošenj. NDVI izračunamo po formuli: NDVI = (NIR – RED) / (NIR + RED), kjer je NIR vrednost odbojnosti v bližnjem infrardečem spektru, RED pa v rdečem delu spektra (Solano in sod., 2010).

V gostih sestojih, kjer je površina listov velika, uporabljamo vegetacijski indeks EVI. EVI je v osnovi podoben NDVI, katerega vrednosti izboljšamo s pomočjo vrednosti odbojnosti v modrem delu spektra. To omogoča popravek vpliva spektralnega odboja od tal in atmosferskih motenj. Izračunamo ga po naslednji formuli (Solano in sod., 2010): EVI = 2,5 × [(NIR – RED) / ((NIR) + (6 × RED) – (7,5 × BLUE) + 1)]. NDVI odraža količino klorofila, EVI pa zazna strukturne spremembe v krošnjah dreves, vključno z listno površino, fizionomijo rastline in zgradbo krošnje.

Pogosto za zaznavo sprememb v vegetaciji uporabljamo še indeks listne površine (LAI, ang. Leaf Area Index) in FAPAR (ang. Fraction of Absorbed Photosynthetically Active Radiation). LAI je pri listavcih opredeljen kot listna površina (ena stran lista) na enoto površine tal in pri iglavcih kot pol celotne površine iglice na enoto površine tal (Myneni, 2012). LAI uporabljamo za napoved primarne produkcije, evapotranspiracije in kot referenčno orodje za oceno rasti vegetacije.

Indeks FAPAR opisuje absorpcijo svetlobe v sklenjenih krošnjah in je opredeljen kot delež absorbiranega sevanja pri valovnih dolžinah med 400 in 700 nm, kjer je vegetacija zmožna proizvajati fotosintezo. Zato FAPAR neposredno odraža primarno produkcijo fotosinteze, nekateri modeli pa ga uporabljajo tudi za oceno asimilacije ogljikovega dioksida v vegetaciji.

Izračun navedenih indeksov omogočajo multispektralni posnetki instrumenta MODIS (ang. Moderate Resolution Imaging spektroradiometer) na krovu satelitov Terra (prvotno znan kot EOS AM-1) in Aqua (prvotno znan kot EOS PM-1). Terra kroži okoli Zemlje od severa proti jugu, medtem ko Aqua kroži od juga proti severu. Terra MODIS in Aqua MODIS pregledata celotno Zemljino površino vsakih 1 do 2 dni, podatke pridobivata v 36. spektralnih kanalih (Solano in sod., 2010). Razpoložljivi produkti, izvedeni iz več dnevnih opazovanj, imajo različno prostorsko in časovno ločljivost. Pri raziskavi uporabljena indeksa NDVI in EVI (produkt MYD13Q1) imata prostorsko ločljivost 250 m in časovno ločljivost 16 dni ter indeksa LAI in FAPAR (produkt MCD15A3) prostorsko ločljivost 1 km in časovno ločljivost 4 dni.

Cilj raziskave je bil preveriti ali vegetacijski indeksi instrumenta MODIS lahko zaznajo velikopovršinske poškodbe gozdnega drevja v treh časovnih ločljivosti: dan, mesec in leto. Za študijski primer smo izbrali izjemen žledolom, ki se je zgodil 30. 1.–10. 2. 2014 (ZGS, 2014).

Metode dela

Hipotezo smo preverjali z enostavnim linearnim regresijskim modelom, pri katerem smo za odvisno spremenljivko vzeli količino označenih dreves za posek zaradi žledoloma (m3/ha) v gozdnogospodarski enoti (GGE), za neodvisno spremenljivko pa vegetacijski indeks (NDVI, EVI, LAI, FAPAR) znotraj GGE. Za prostorsko ločljivost GGE smo se odločili zato, ker smo preskušali sposobnost zaznavanja velikopovršinskih poškodb gozdov na primeru žledoloma 2014, kar se bi moralo odražati tudi na večji prostorski enoti; z večjo prostorsko enoto smo zmanjšali šum multispektralnih posnetkov in obravnava vegetacijskih indeksov na ravni cele Slovenije je postala preglednejša.

Vir podatkov za količino označenih dreves za posek zaradi žledoloma je bila podatkovna zbirka Timber (ZGS, 2015a). Upoštevali smo dve vrsti sečnje, tj. sanitarni posek dreves zaradi žleda in posek oslabelih dreves zaradi žleda od 30. 1. 2014 do 13. 12. 2015. Absolutno količino (m3) označenih dreves smo naredili primerljivo za različna območja v Sloveniji tako, da smo jo delili s površino gozdov v GGE (ZGS, 2015b), s čimer smo dobili odvisno spremenljivko izraženo v m3 ha–1.

Vegetacijski indeks je predstavljal neodvisno spremenljivko linearnega regresijskega modela. Preskušali smo naslednje indekse: NDVI, EVI, LAI in FAPAR. Vir podatkov za vegetacijske indekse je bila podatkovna zbirka spletne aplikacije VegX (Ogris in sod., 2015; slika 1). Pri pretvorbi vrednosti indeksa na raven GGE smo izračunali mediano vseh vrednosti slikovnih elementov posnetka, kjer je bila raba tal označena kot gozd (MKGP, 2015).

Slika

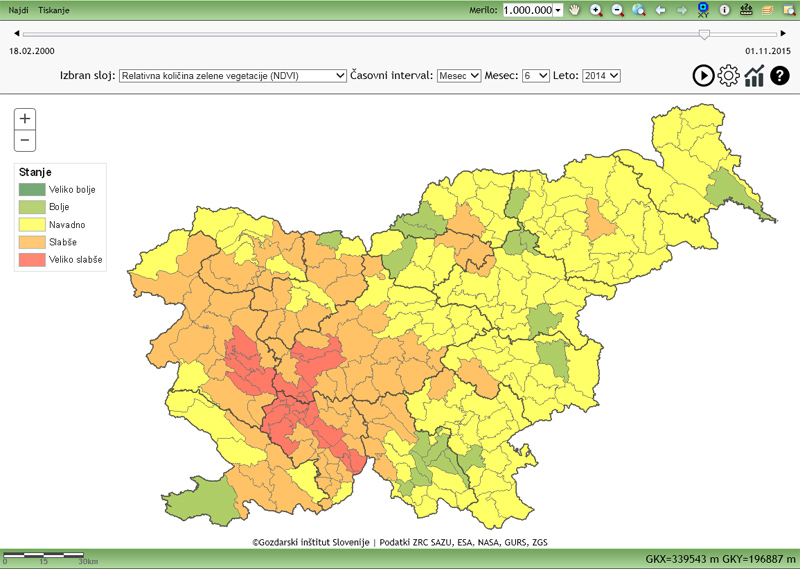

Slika 1: Normaliziran odklon od povprečja za vegetacijski indeks NDVI za junij 2014 na ravni GGE (iz spletne aplikacije VegX, Ogris in sod., 2015)

Preverjali smo tri časovne ločljivosti indeksov, tj. dan, mesec in leto. Dnevna raven je pomenila osnovno časovno ločljivost vegetacijskih indeksov, tj. NDVI in EVI 16 dni, LAI in FAPAR 4 dni.V okviru posameznega meseca in leta smo izračunali povprečno vrednost indeksa v GGE v določenem mesecu oz. letu. Pri analizi smo upoštevali samo tiste GGE, ki so imeli za določeno obravnavo na voljo podatek indeksa, npr. pri dnevni časovni ločljivosti je moral biti na voljo podatek za izbran indeks na določen dan. Ker se je žledolom zgodil v 12. dneh (30. 1.–10. 2. 2014) smo ga v raziskavi obravnavali kot enkraten dogodek, kar pomeni, da smo za odvisno spremenljivko vzeli vso poškodovano lesno maso in iskali možne korelacije z omenjenimi indeksi v treh časovnih ločljivostih.

Kakovost regresijskega modela smo ovrednotili s koeficientom determinacije R2 (%). Statistično analizo smo naredili s statističnim programom R (R Core Team, 2015; Ripley in Lapsley, 2015; Gagolewski in Tartanus, 2015). Prostorska podatkovna zbirka vegetacijskih indeksov je bila shranjena v Microsoft SQL Server 2008 R2 v formatu raster kataloga ESRI ArcGIS 10.3.1.

Rezultati

Na letni ravni je poškodbe gozdov zaradi žledoloma najbolje zaznal EVI (slika 2). Vsi indeksi so v 2015 pojasnili manj variabilnosti odvisne spremenljivke kot v letu 2014, npr. EVI je imel za več kot tretjino manjši R2. LAI, NDVI in FAPAR na letni ravni so zelo slabo pojasnjevali variabilnost poškodb po žledolomu (R2 je bil manjši kot 4 %). Če primerjamo slednje indekse, je bil na letni ravni LAI boljši kot NDVI, FAPAR pa je najslabši.

Na mesečni ravni je v povprečju najbolje pojasnjeval poškodbe po žledu spet EVI, vendar je bil R2 v posameznih mesecih NDVI višji kot EVI, npr. maj in junij 2014 (slika 3). LAI in FAPAR sta kot na letni tudi na mesečni ravni slabše zaznala poškodbe zaradi žledoloma in sicer R2 je bil v povprečju 1,6–4,7 krat manjši kot EVI in NDVI (slika 4). Vsi indeksi na mesečni ravni so v letu 2015 slabše pojasnjevali poškodbe gozdov zaradi žledu kot v letu 2014 in sicer R2 je bil v povprečju 1,6–3,3 krat manjši. EVI in NDVI sta bolje zaznala poškodbe zaradi žledoloma v letu 2014 med vegetacijsko sezono, tj. od meseca maja do avgusta, v zimskem času pa je bil R2 znatno nižji. Pri indeksu LAI in FAPAR takšne sezonske odvisnosti nismo zaznali, saj je bila variabilnost med meseci precejšnja. LAI in FAPAR sta imela najvišji R2 v mesecu maju 2014. LAI je na mesečni ravni imel za malenkost višji povprečni R2 kot FAPAR.

Na dnevni ravni smo opazili podobne zakonitosti kot pri mesečni ravni, kar je razumljivo, saj so karte vegetacijskih indeksov na mesečni ravni pripravljene iz kart na dnevni ravni. Tako je na dnevni ravni poškodbe gozdov zaradi žledu najbolje pojasnjeval EVI in NDVI (slika 5). Med vegetacijsko sezono je bil R2 za EVI in NDVI višji kot med mirovanjem vegetacije. V določenih dnevih je NDVI bolje pojasnjeval poškodbe gozdov zaradi žledu kot EVI, tj. v 16. od 40. primerov. V letu 2015 so vsi indeksi imeli manjši povprečni R2 kot v letu 2014, npr. EVI za 1,4 krat, NDVI za 3,2 krat, LAI in FAPAR za 1,5 krat. V določenih dnevih smo opazili nenaden upad R2 pri NDVI in EVI, kar lahko pojasnjujemo z veliko oblačnostjo v tem času, npr. julija in avgusta 2014 je bilo vreme deževno in oblačno (Cegnar, 2015a, 2015b). LAI in FAPAR na dnevni ravni sta imela povprečno 2,4 krat manjši R2 kot EVI in NDVI. Indeksa LAI in FAPAR sta imela na voljo skoraj 4 krat več podatkov kot EVI in NDVI, tj. 156 : 40, kar je posledica časovne ločljivosti posnetkov MODIS (slika 6). Zato smo pri indeksih LAI in FAPAR zasledili še večjo variabilnost med posameznimi meritvami kot pri ostalih dveh.

Slika
Slika

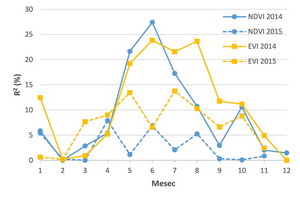

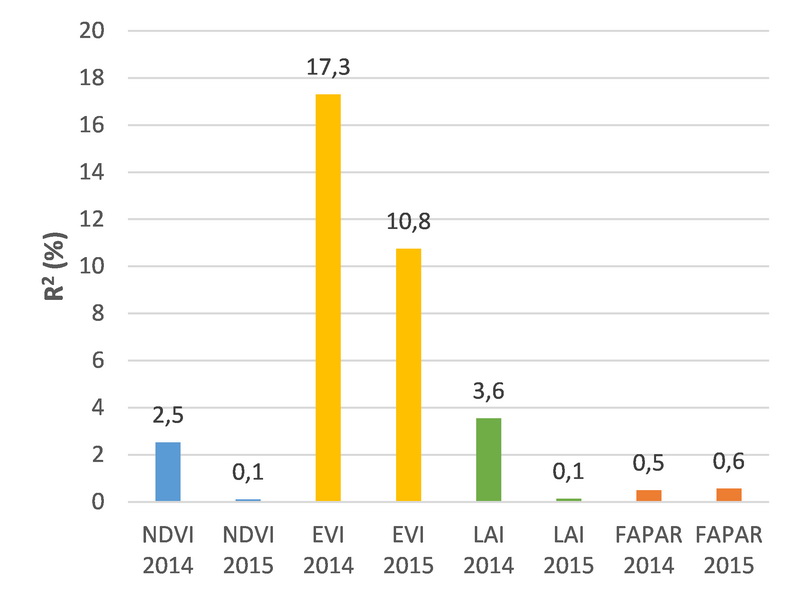

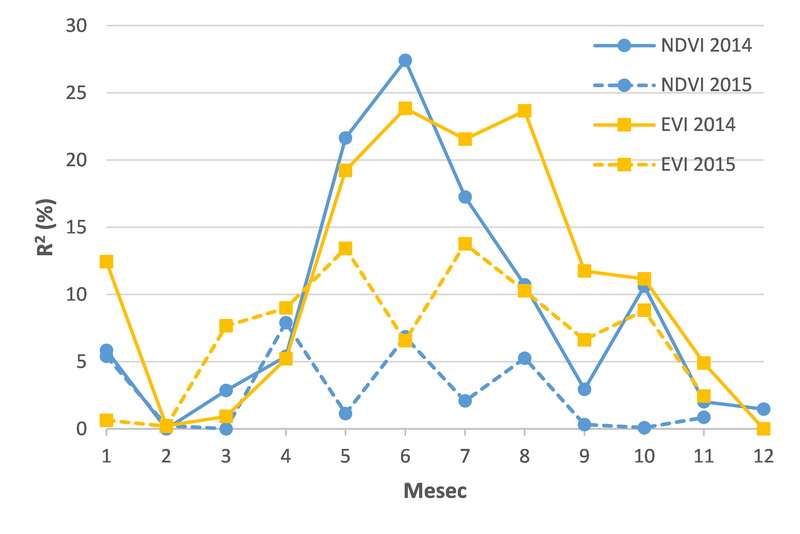

Slika 2: Koeficient determinacije za vegetacijske indekse NDVI, EVI, LAI in FAPAR v letu 2014 ter 2015 Slika 3: Koeficient determinacije za vegetacijska indeksa NDVI in EVI po mesecih v letu 2014 in 2015
Slika
Slika

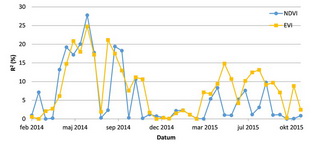

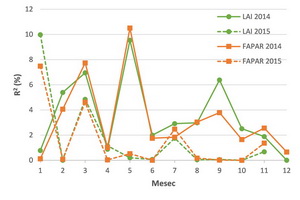

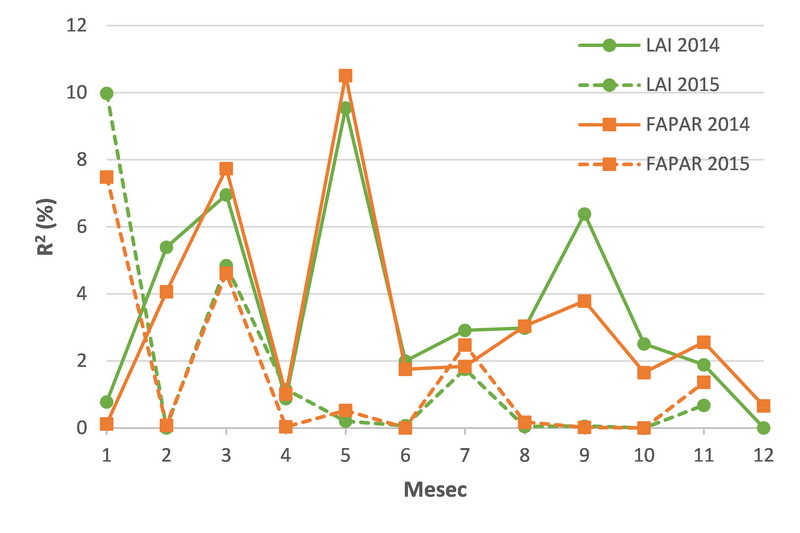

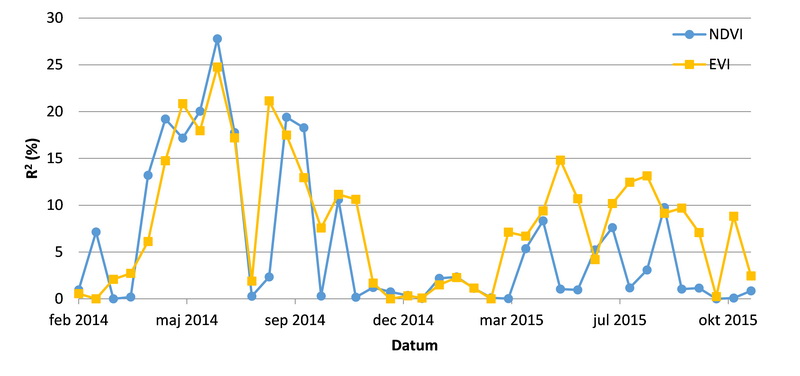

Slika 4: Koeficient determinacije za vegetacijska indeksa LAI in FAPAR po mesecih v letu 2014 in 2015 Slika 5: Koeficient determinacije za vegetacijska indeksa NDVI in EVI po dnevih v letu 2014 in 2015
Slika

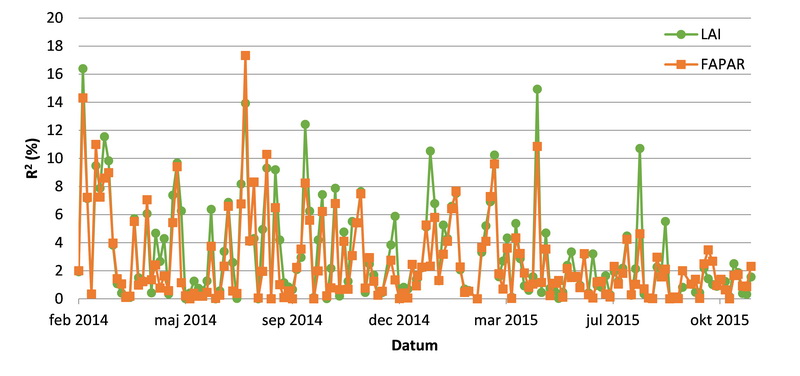

Slika 6: Koeficient determinacije za vegetacijska indeksa LAI in FAPAR po dnevih v letu 2014 in 2015

Razprava in sklepi

Vegetacijski indeksi so dobro zaznali velikopovršinske poškodbe gozdov zaradi žledoloma v 2014. Najbolje je poškodbe po žledu zaznal EVI, v določenih primerih na mesečni in dnevni ravni tudi NDVI. Vsi proučevani indeksi so pojasnjevali nastanek poškodb gozdov zaradi žleda bolje v prvem letu nastanka poškodb, kot v drugem letu, ko je njihova moč zaznave upadla za večkratnik. Upad R2 v letu 2015 lahko v večji meri pojasnimo s pojavom adventivnih poganjkov, kar je normalen odziv poškodovanih (okleščenih) krošenj dreves, in bujnim odzivom talne vegetacije na večjo količino svetlobe, ki jo je prepuščal poškodovan sklep krošenj dreves. LAI in FAPAR sta imela relativno nižji R2 v primerjavi z EVI in NDVI že prvo leto nastanka poškodb, kar lahko pojasnimo s takojšnjo reakcijo talne vegetacije na večjo količino dospele svetlobe do tal, LAI in FAPAR pa ne zaznavata dobro med različnimi tipi vegetacije (drevje, grmovje, zelišča).

V vseh časovnih ločljivostih je bil R2 relativno nizek in je dosegel najvišjo vrednost 27,8 % (NDVI, 26. 6. 2014). To je lahko posledica prevelikega prostorskega okvira za agregacijo podatkov na raven GGE. Morda bi z izbiro manjše prostorske enote dosegli višji R2, vendar predvidevamo, da bi bile vrednosti vegetacijskih indeksov veliko bolj variabilne in zmanjšala se bi preglednost na ravni celotne Slovenije. Nizek R2 je lahko posledica nepopolnega podatkovnega niza za odvisno spremenljivko, tj. količino označenih dreves za posek zaradi poškodb po žledu. Po podatkih načrta sanacije smo z odvisno spremenljivko upoštevali samo 55,2 % ocenjene poškodovane količine zaradi žleda (ZGS, 2014a), po informacijah iz spletne strani ZGS pa 73,1 % ocenjene poškodovane količine zaradi žleda (ZGS, 2014b; ocena veljavna na dan 18. 2. 2014). Nepopoln podatkovni niz za odvisno spremenljivko je logična posledica načina evidentiranja dreves za posek, ki ga izvaja ZGS. Pri izjemno velikih poškodbah gozdov evidentiranje poškodovanih dreves poteka več let zapored. Predvidevamo, da bi bil R2 višji, če bi imeli na voljo vse podatke o poškodovanih drevesih zaradi žledoloma 2014.

Uporaba EVI za zaznavo velikopovršinskih poškodb gozdov se glede na rezultate raziskave zdi smiselna na časovni ločljivosti meseca in leta. Na časovni ravni meseca lahko uporabimo tudi NDVI vendar samo med vegetacijsko dobo, kar velja tudi za EVI. Slednja ugotovitev velja samo za GGE, kjer je večino gozdov listopadnih. Oba indeksa sta zelo občutljiva na oblačno vreme, saj takrat ne moreta zaznati odboja vpadnega sevanja od vegetacije. Na časovni ločljivosti manjši kot mesec pa je variabilnost vegetacijskih indeksov prevelika, da bi lahko na njihovi podlagi z večjo verjetnostjo sklepali na velikopovršinske poškodbe v GGE, kar je posledica velike občutljivosti na oblačnost.

Zaključimo lahko, da MODIS ni primeren kot podlaga za hiter zajem informacija v roku nekaj dni po dogodku, je pa primeren za kontrolo okularnih velikopovršinskih ocen in za naknadne korekcije teh ocen na mesečni in letni ravni. Pri tem moramo upoštevati, da je korelacija med intenziteto poškodb gozdov in vegetacijskim indeksom relativno nizka.

Raziskava je našla več priložnosti za izboljšavo postopkov pri pripravi vegetacijskih indeksov. Pri pripravi kart indeksov na ravni GGE po zdajšnjem postopku GGE dobi vrednost, ko je na voljo vsaj 10 % slikovnih elementov satelitskega posnetka na območju gozdov. Možna izboljšava je, da bi zvišali prag na vsaj 50 % ali več slikovnih elementov na območju gozdov uporaben podatek na satelitskem posnetku. S to izboljšavo bi dodatno omilili vpliv oblačnosti na vrednost indeksa na ravni GGE, kljub temu da so izvirni MODIS podatki na oblačnih območjih že zamaskirani. Druga možna izboljšava je, da bi pri izračunu letnega indeksa NDVI in EVI upoštevali samo vegetacijsko obdobje od meseca maja do avgusta.

Za ovrednotenje kakovosti regresijskega modela smo vzeli koeficient determinacije R2. Uporaba drugih kazalcev povezanosti spremenljivk bi morda pokazala boljše rezultate, recimo odstopanje od prejšnjega leta ali povprečja več let, ki jih uporabljamo tudi za prikazovanje na spletni aplikaciji VegX (Ogris in sod., 2015). Lahko bi uporabili regresijske modele, npr. spremembo v lesni zalogi bi poskušali pojasnjevati s spremembo vegetacijskega indeksa, kjer bi morebitno povezavo lahko preskusili tako z absolutnimi kot z relativnimi vrednostmi spremenljivk.

Satelitski posnetki MODIS imajo sicer nizko prostorsko ločljivost (250 m), imajo pa v nasprotju z instrumenti večje prostorske ločljivosti (na primer seriji SPOT in Landsat) prednost v mnogo boljši časovni ločljivosti. Pri posnetkih MODIS je na voljo tudi dolga časovna vrsta podatkov, tj. od leta 2000 naprej. To nam omogoča izračunati povprečja in odklone od povprečij. Z izračunom normaliziranega odklona od povprečja dobimo vrednost, ki jo lahko enostavno interpretiramo, kar smo uporabili tudi pri sami spletni aplikaciji VegX, ki je javno dostopna na naslovu http://www.zdravgozd.si/projekti/vegx. Spletna aplikacija VegX vključuje orodje za analizo izbranega indeksa v določeni GGE v treh časovnih ločljivosti (slika 7). Analiza vključuje tri grafikone: (1) na prvem so prikazana letna povprečja vegetacijskega indeksa izbrane GGE in letna povprečja za celo Slovenijo; (2) drugi grafikon prikazuje mesečna povprečja vegetacijskega indeksa v izbrani GGE, mesečna povprečja izbranega vegetacijskega indeksa za celo Slovenijo in vrednosti indeksa na izbrani dan; (3) tretji grafikon prikazuje gibanje dnevnih vrednosti vegetacijskega indeksa preko več let tako v izbrani GGE kot na ravni cele Slovenije. V vseh grafikonih z rdečo črto prikazujemo vrednosti na ravni GGE, z rumeno na ravni Slovenije, črna črta pa prikazuje celotno povprečje vegetacijskega indeksa skozi celotno obdobje.

Slika

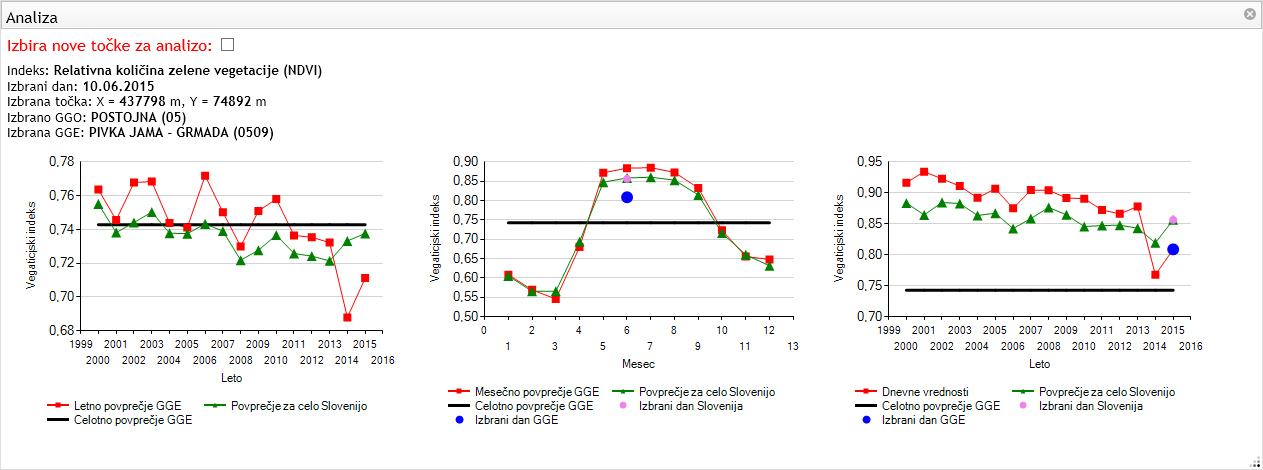

Slika 7: Orodje za analizo vegetacijskega indeksa v treh časovnih ločljivosti (dan, mesec, leto) v okviru spletne aplikacije VegX

Zahvala

Zahvaljujemo se Zavodu za gozdove Slovenije za dovoljenje za uporabo podatkov o označenih drevesih za posek zaradi žledoloma in Znanstvenoraziskovalnemu centru Slovenske akademije znanosti in umetnosti za pripravo podatkov MODIS. Zahvaljujemo se recenzentu dr. Milanu Kobalu za konstruktivne pripombe, ki so bistveno izboljšale kakovost prispevka. Raziskava je nastala v okviru projekta Učinki žleda na gozdove glede na sestojne in talne značilnosti (CRP, V4-1422), ki sta ga financirala Ministrstvo za kmetijstvo, gozdarstvo in prehrano ter Javna agencija za raziskovalno dejavnost RS.

Viri

Cegnar T. 2015a. Podnebne razmere v juliju 2014. Naše okolje 21, 7: 3–25

Cegnar T. 2015b. Podnebne razmere v avgustu 2014. Naše okolje 21, 8: 3–25

Gagolewski M., Tartanus B. 2015. R package stringi: Character string processing facilities. Povezava DOI

MKGP. 2015. Grafični podatki RABA za celo Slovenijo. Ministrstvo za kmetijstvo, gozdarstvo in prehrano. Povezava

Myneni R. 2012. MODIS LAI/FPAR Product User’s Guide. NASA. Povezava

Ogris N., Andrej K., Čotar K. 2015. VegX – Vegetacijski indeksi v Sloveniji, spletna aplikacija in interaktivna karta. Gozdarski inštitut Slovenije, Znanstvenoraziskovalni center Slovenske akademije znanosti in umetnosti. Povezava (14. 12. 2015)

R Core Team. 2015. R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. Povezava

Ripley B., Lapsley M. 2015. RODBC: ODBC Database Access. R package version 1.3-12. Povezava

Solano R., Didan K., Jacobson A., Huete A. 2010. MODIS Vegetation Index User’s Guide (MOD13 Series), Version 2.00. NASA. Povezava

ZGS. 2014a. Načrt sanacije gozdov poškodovanih v žledolomu 30. 1.–10. 2. 2014. Zavod za gozdove Slovenije. Povezava (14. 12. 2015)

ZGS. 2014b. Obseg škode v gozdovih zaradi žledoloma 31. 1.–9. 2. 2014: Količina poškodovanega lesa, predvidenega za posek, ocena veljavna na dan 18. 2. 2014. Zavod za gozdove Slovenije. Povezava (14. 12. 2015)

ZGS. 2015a. Timber – podatkovna zbirka o označenih drevesih za posek gozdnega drevja. Zavod za gozdove Slovenije (13. 12. 2015)

ZGS. 2015b. Gozdni fondi – podatkovna zbirka o gozdovih 2014. Zavod za gozdove Slovenije



Citiranje: Nikica OGRIS, Klemen ČOTAR, Andrej KOBLER. 2016. Zaznava velikopovršinskih poškodb gozdnega drevja s pomočjo vegetacijskih indeksov na primeru žledoloma 2014. Novice iz varstva gozdov 9: 3–7. URL: https://www.zdravgozd.si/nvg/prispevek.aspx?idzapis=9-1. DOI: 10.20315/NVG.9.1

Prispelo: 08. 01. 2016. Sprejeto: 16. 02. 2016. Objavljeno: 17. 02. 2016.
